锅炉蒸汽安全阀消声器接管、排汽管材质的深讨

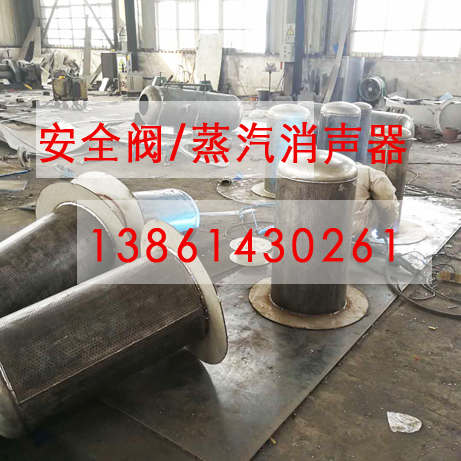

连云港市宏庆锅炉蒸汽安全阀消声器运行中排放蒸汽时排汽管内蒸汽参数的变化规律,判断排汽管消声器接管的壁温和所承受的压力,为工程设计排汽管系列设备选票并确定工艺参数提供依据。 锅炉安全阀启动时由消声器排出蒸汽,在约10~20s后即排出过热蒸汽,管壁温度随之升高约40S后,蒸汽与管壁温度上升至最高后达到稳定状态,二者的温差约30一50C。 排汽管一般有二种结构: (1)承插结构采用疏水盘形式,便于处理管道膨胀。当排汽管末端装设消声器时,疏水盘间隙处会逸出噪声,其声压级仪比排汽噪声低6~10dB(A),影响锅炉蒸汽安全阀消声器的消声效果,故此间隙需以柔性吸声材料充填,以阻断漏声通道。 (2)直接焊接同一直径的管道与体积小。质量轻的锅炉蒸汽安全阀消声器(小孔消声器或大孔降压消声器)直接焊接,锅炉蒸汽安全阀消声器可由管道直接支承,蒸汽排放时产生管冲力小,故结构简单。 排汽管不管采用上述哪一种结构,对以下二点是一致的。 (1)安全阀启动后排汽管出口处的汽压达临界工祝,即管逍末端的蒸汽出口速度达到音速; (2)为保证安全阀动作灵敏,后续管道、消声器的阻力叠加不到前一段管道上去,即前段管道的出口压力高于后续管道、锅炉蒸汽安全阀消声器的进口压力,也即压力曲线不连续,压力是脱开的,这由承接管道不反喷和消声器设计所保证s 排汽管道内蒸汽参数的确定: 蒸汽在普道中的流动可近似地认为是绝热过程,因为管道较短,管壁的散热(约0.5kCal/kg)相对与蒸汽的热焓很小。 蒸汽的粘性很小,可作为理想的可压缩气体来处理,同时考虑摩瘵阻力的影响; 管道内蒸汽参数,只考虑沿程方向即当作一维流动来解决。 排汽管道材质的选用: 有了排气管中的蒸汽益度,排汽瞥的管壁温度比管中蒸汽温度低30心,以此作为排气管管壁金属的工作温度,选取排汽管金属材料的允许应力,再以该处的蒸汽压力作为计算压方、即可选取壁厚,由于排汽管的工作是冲击性的,受水的冲击而且温度骥升栗降,故计算璧厚时建议安全系数取2,与理论壁厚相乘得实际壁厚。由于排汽管的工作时间较短,而非长时间运行,鉴于20号钢耐冲击性能(无论是金属还是焊缝)比合金钢好,且可降低成本,施工也简单,除再热器热端安全阀排汽管管壁温度高于500C,需选用合金钢外,其余的安全阀排气管,包括过热安全阀排汽管,均可选用20号钢。 排汽普底部的疏水孔需确保通畅,指汽管中不可有太多积水至关重要,排汽管因蒸汽排放所受的力可按公式(14)计算:F= SGz+(P2-1).dn.103,kgf(14)现就以下几种情况予以分析; ①当排汽普装了消声器、直接焊接(无琉水盘),疏水孔通畅,符内无积水,蒸汽排放是向四周均匀排放,对排汽管的作用力为零;但在排放的瞬间冲向顶部平盖的压力有数百公斤。 ②当排汽管装了锅炉蒸汽安全阀消声器,直接焊接(无积水盘),排汽管底部疏水孔堵塞的情况下,管内积了大量的水,当排放瞬间,积水冲向质部平盖,此时的流速达常温下的音速340m/s、流量G=dn2\340*10kg/s,瞬间向上的作用力达100吨甚至数百吨,这可能是造成管道、排汽三通和锅炉蒸汽安全阀消声器损坏的主要原因。为此,建议排汽管底部疏水孔保持通畅,并建议在排汽管底部水平端的侧面也开疏水孔,而侧壁的疏水孔不易为管中杂物所堵塞。 |
|
