         凝汽器胶球清洗装置工作过程：为了清洗凝汽器冷凝管路，将弹性胶球喷射到主冷却水管入口，随冷却水流均分布于入口水室通过凝汽器冷凝管后进行循环。直径略大于冷凝管内径的胶球通过管路时擦洗管路，并在冷却水出口处的滤网处从冷却水中分离出来，然后用胶球循环泵抽出，胶球通过装球器后再经过循环管道重新进入主冷却水管道中。为了对胶球清洗系统的操作，就地安装了程控柜，并通过模拟操作屏对整套系统的设备进行运行操作。
        二次滤网安装在循环水入口，随循环水进入的有效直径大于滤网孔径的杂物便被拦截在滤网网片上，滤网电动蝶阀启动后，当排污门打开时，由于压力差的作用杂物便随排污管排到系统外部或排到循环水入口管。
1.胶球清洗装置系统说明：
 1.1清洗胶球-胶球清洗装置配件
        冷却水管的清洗是通过多微孔的弹性胶球来完成的,这些胶球浸水后的尺寸稍大于管路内径。被水浸湿的胶球的密度大约为1，这使得胶球在水室中有较好的分布，相应地，冷却水管的清洗也比较均匀。在选择清洗胶球时，要考虑如下两个主要方面：
       ①凝汽器的有效清洗需要有一个保证清洗胶球通过冷却管路的实际压力降。
       ②针对冷凝管路不清洁的因素选择胶球的硬度和胶球超过管路内径的尺寸。在每次清洗操作中，应选择ZUI佳的胶球，要定期地对胶球进行目视检查，每周至少一次。如果在定期检查中，发现有特殊情况，必须采取一定措施。例如：由于胶球磨损增加，在较短的时间内，胶球成为雪茄形的，这表明冷却水管内表面的硬度增大，有可能是由于碳酸钙和其他的硬质沉淀物所引起的。
       ③加入表面粗糙或含金刚砂的特殊清洗胶球，就可以解决这个问题。注意：金刚砂胶球的使用，必须由电厂的管理部门，凝结器制造厂和专业的服务部门共同讨论后方可实施。
 1.2收球网-胶球清洗装置配件(如图2)

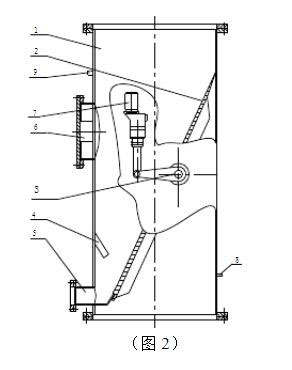

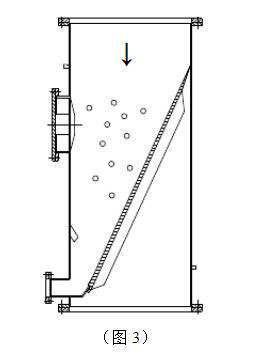

        1收球网2网片3网片的轴承和传动机构4导水板5胶球出口6检查孔7执行器 8差压测量装置接口 9差压测量装置接口（图2）收球网可以把胶球从冷却水流中分离出来。网片在“运行”位置（胶球循环状态）网片在这个位置下，可将胶球从冷却水流中分离出来并将它们引导至出口管。（图3）网片在“反洗”位置（如图4）网片在这个位置下，冷却水反方向流过网片，并把网片上堆积物冲掉。注意：在这个位置必须停止胶球的循环!（图4）
 1.3CCS差压测量系统

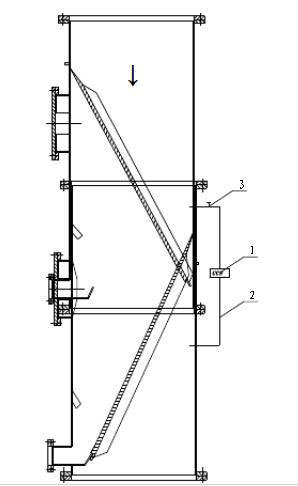

         1、差压开关 2、信号管 3、隔离阀。差压测量系统（DPMS）是用以监视网片上沉积物多少的，当网片的脏物沉积过多时，网片前后的差压就会变大。这是为了避免网片、轴承和执行器受损坏。差压开关直接测出滤网的差压值，在运行期间差压值应该在“安全区域”（收球网不大于7.5Kpa；二次滤网不（图5）大于15Kpa）。当网片前后的压差大于设定值时，程控柜上的报警灯会闪烁报警，如果系统处于自动状态那么会立即启动反冲洗程序命令。隔离阀是把DPMS与冷却水管切断时用的。
 1.4胶球循环泵-胶球清洗装置配件(如图6)

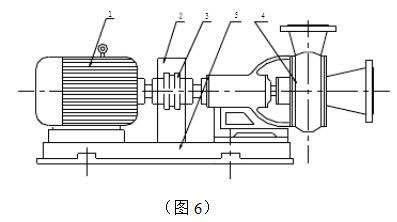

        1泵的马达2靠背轮防护罩3靠背轮4胶球泵体 5底盘（图6）胶球循环装置整套安装在一个底盘上,它包括了所有必须的部件,依次完成胶球的输送、收集、充满、喷出等工作。胶球循环泵从含有一定量水的收球网中抽出胶球，并使胶球通过装球器，然后进入主冷却水管线上的喷球器。胶球循环泵补偿了凝汽器的压力降和胶球循环管线上的总压降。胶球循环泵是单吸悬臂式无堵塞泵，轴承用油脂润滑。轴采用旋转机械密封。闭式无堵塞的叶轮避免了胶球在胶球循环泵的输送过程中出现“砍”球现象。
 1.5装球器-胶球清洗装置配件(如图7)

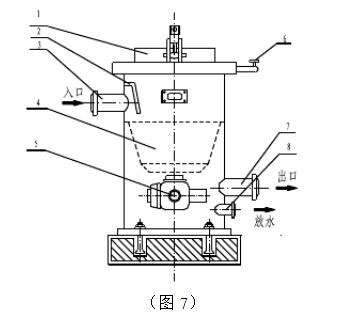

        1装球器盖2逆止阀3胶球入口管4集球筐5切换阀 6排气口7胶球排口（图7）8放水口 胶球的处理（装入和替换）通过装球器来完成。胶球循环通过装球器的窥视孔来观察。均匀分布有孔的集球筐和切换阀安装在装球器内。只要拧开装球器盖固定螺栓就可以打开，从而可以进行胶球的添加和取出。切换阀是自动地操作的，有以下的运行位置：1、在“运行”位置：在胶球循环期间，水与胶球被水泵打出，通过装球器和集球筐，然后再通过打开的切换阀。
        2、在“收球”位置：这时切换阀是关闭的，胶球被收集在筐内，水则通过筐的孔眼流走，如果胶球循环泵是停运的，胶球入口是打开的，逆止阀将会把胶球堵在集球筐中的。
 1.6分汇器-胶球清洗装置配件
        分汇器可以将一根循环管分开成两根独立的管，比如在装球器出口一根管路变到两只喷球器的入口管路，那么分汇器可以很好的将此功能实现；同样当把两根再循环管合在一起成为一根再循环管时，比如两个收球口的管路汇集到胶球泵的入口管路时，分汇器扮演了同样的角色。
 1.7喷球器-胶球清洗装置配件
        喷球是把清洗胶球喷射入冷却水管线的入口，为了获得良好的胶球分配，喷球器的端部应正对冷却水流，这样胶球可以均匀的分布于水室之中，以保证每一个冷却管都有近似相等清洗的机会和频率。
 1.8阀门-胶球清洗装置配件
        球阀安装在两个收球口处是为了隔绝单侧收球网之用，安装于喷球器的入口也是同样的道理还有方便各自的检修。装球器出入口管接头上的，为了防止胶球流通的紊乱，这些胶球阀门在开的位置能通过全流量。配合泵的入口的球阀，可以隔离泵和装球器以方便装取胶球和临时检修设备。在需要的情况下，可以使用排水阀和排气阀，将装球器彻底排气和放水。
 1.9控制系统
        程序控制系统主要用于监测和控制胶球清洗系统及二次滤网系统的运行。设备包括包括程序程控柜、差压测量系统、压力表计等。系统功能如下：1、监控方式手动运行方式和自动运行方式，通过切换开关控制切换。
