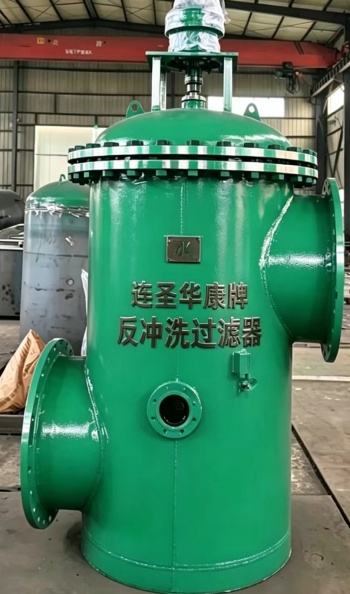

连圣华康牌反冲洗过滤器，采用电动旋转刷 / 吸嘴在线反冲洗结构，介质从外部经过滤网过滤，污物截留于滤网外侧；当滤网压差达到设定值，设备自动启动清洗机构，开启排污阀，依靠内部介质反向冲刷滤网，将杂质排出系统。设备具备压差、定时、手动三种控制方式，过滤全程不停机，反冲洗耗水量小；适用于循环冷却水系统，可自动清除水中悬浮物、杂草颗粒，保护后续管道及换热设备。

一、工作原理

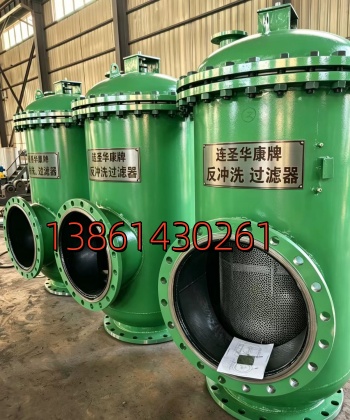

设备筒体内部设置不锈钢滤网，含杂质的循环水从进水口进入筒体内腔，水流经滤网外侧向内渗透过滤，杂质被截留在滤网外表面，洁净水由出水口流出。

随着滤网污物堆积，滤网内外压差升高；当压差达到设定值，或手动 / 定时触发信号，驱动电机带动清洗机构旋转，同时打开底部反冲洗排污阀。系统利用设备内部洁净水体反向冲刷滤网，将滤网表面附着的杂物剥离，直接从排污口排出；冲洗期间设备不间断供水，完成排污后关闭排污阀，回到正常过滤工况。

二、主要性能

1工作介质：工业循环水、冷却水

2设计压力：1.01.6MPa

3工作温度：080℃

4过滤精度：0.55mm（可按需选配滤网）

5驱动形式：电动驱动清洗

6控制模式：压差自动、定时、手动三种模式

7反冲洗耗水：≤总流量 3%，反冲洗时间 1060s 可调

8特点：过滤过程不间断供水，不需要停机解体清洗，在线自动排污；适用  于电厂循环水、化工、暖通冷却水系统。
