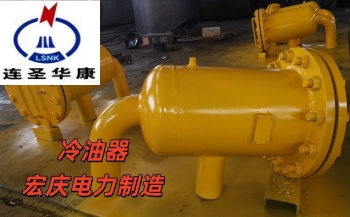

  电站汽轮机冷油器型号规格数据表-宏庆电力制造（连圣华康牌）

核心聚焦电厂润滑油系统管壳式冷油器（立式 / 卧式 / 双筒切换式），国内电力行业通用型号体系，覆盖 1.5MW-1000MW 全容量机组

一、型号编制规则

型号前缀 含义说明 示例
LY 立式管壳式冷油器（L - 立式，Y - 油冷） LY-35：立式冷油器，冷却面积 35m²
YL 卧式管壳式冷油器（Y - 卧式，L - 冷油器） YL-20：卧式冷油器，冷却面积 20m²
YLY 双筒立式切换冷油器（Y - 油，L - 冷，Y - 双筒） YLY-2×100：双筒立式，单台冷却面积 100m²
JSLY 节水型立式冷油器 JSLY-10：节水型立式，冷却面积 10m²
二、通用标准冷油器型号规格表（核心参数）
型号 冷却面积 (m²) 额定冷却油量 (t/h) 额定冷却水量 (t/h) 设计油温 (进 / 出，℃) 最高工作水温 (℃) 设计压力 (油侧 / 水侧，MPa) 结构形式
LY-5 5 5 9 55/45 33 1.5/1.0 立式单筒
LY-8 8 12 20 55/45 33 1.5/1.0 立式单筒
LY-10 10 8 25 55/45 33 1.5/1.0 立式单筒
LY-12.5 12.5 8.7 25 55/45 33 1.5/1.0 立式单筒
LY-17.5 17.5 12.6 30 55/45 33 1.5/1.0 立式单筒
LY-20 20 12.6 30 55/45 33 1.5/1.0 立式单筒
LY-30 30 27 65 55/45 33 1.5/1.0 立式单筒
LY-35 35 30 85 55/45 33 1.5/1.0 立式单筒
LY-42 42 36.9 102 55/45 33 1.5/1.0 立式单筒
LY-48 48 40 112 55/45 33 1.5/1.0 立式单筒
LY-55 55 47 135 55/45 33 1.6/1.0 立式单筒
LY-60 60 52.8 150 55/45 33 1.6/1.0 立式单筒
LY-80 80 73.6 250 55/42 33 1.6/1.0 立式单筒
LY-100 100 140 320 60/40 33 1.6/1.0 立式单筒
LY-120 120 160 450 60/40 33 1.6/1.0 立式单筒
YLY-2×100 100×2 73.6 250 55/42 33 1.6/1.0 双筒立式切换
YL-200 200 300 600 60/40 33 2.5/1.6 卧式单筒
YL-400 400 600 1200 60/40 33 2.5/1.6 卧式单筒
YL-1200 1200 1800 3600 65/45 33 3.0/1.6 卧式单筒（超临界机组）

三、常见汽轮机机组配套冷油器型号对照表

汽轮机额定容量 配套冷油器型号 单台冷却面积 (m²) 配套台数 结构形式
N1.5MW LY-10 10 1 立式单筒
N3MW LY-10 10 2 立式单筒
N6MW LY-12.5 12.5 2 立式单筒
N12MW LY-17.5/LY-20 17.5/20 2 立式单筒
N25MW LY-35 35 2 立式单筒
N30MW LY-42 42 2 立式单筒
N50MW LY-48 48 2 立式单筒
N100MW LY-55 55 3 立式单筒
N125MW LY-60 60 3 立式单筒
N135MW LY-80 80 3 立式单筒
N200MW LY-100 100 3 立式单筒
N300MW YLY-2×100 / YL-200 100×2 / 200 2 / 1 双筒立式 / 卧式
N600MW YL-400 400 2 卧式单筒
N1000MW YL-1200 1200 2 卧式单筒

四、规格范围总览

  1. 冷却面积：常规 5m²~1200m²，覆盖小热电到超临界大火电机组
  2. 适用机组：1.5MW~1000MW 汽轮机润滑油系统，也可用于风机、水泵、磨煤机等辅机润滑油冷却
  3. 工作压力：油侧 1.5~3.0MPa，水侧 1.0~1.6MPa，可按工况定制
  4. 核心定制项：管材（紫铜管 / BFe10-1-1 白铜管 / 不锈钢管）、管径、壳体材质、切换阀组、在线清洗结构
