胶球清洗装置的设计说明
一、胶球清洗装置的用途：
　　 胶球清洗装置是汽轮发电机组在运行中对凝汽器冷却管进行有效清洗的设备。胶球清洗装置使用的效果好坏，直接影响到凝汽器的清洁程度和换热效率。是提高火力发电厂经济性运行和保障凝汽器安全运行不可缺少的设备。
二、胶球清洗装置的优点：
1、设计结构新颖合理，自动化性能好；
2、操作方便，无需人员值守；
3、栅板严密性好，胶球回收率高（≥98%）；
4、循环水旋转反冲洗二次滤网过滤能力强，有效去除各种大于设计孔径的杂物。
三、胶球清洗装置的工作原理：
　　 选用合适的海绵胶球，球的湿态直径比冷却管内径略小一点(约1-2mm)，且湿态比重和水相近。将胶球投入装球室，数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵,打开系统两端球阀, 胶球就在此循环水进口压力略高一些的水流带动下,进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进口压力差的作用下,被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球随循环水经出水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球室,如此循环往复对凝汽器冷却管实现连续自动清洗。

四、胶球清洗装置整体系统的组成：
①电动旋转反冲洗二次滤网 ②内置式收球网③电动装球室 ④胶球泵 ⑤电动分汇器 ⑥电动阀门⑦手动阀门⑧PLC控制柜⑨胶球等组成。

五、胶球清洗装置主要部件规格型号及选型表：

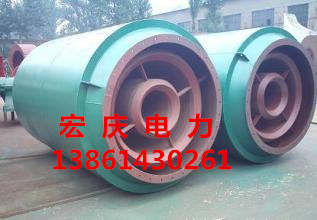

１、胶球清洗装置-内置式收球网
　　 收球网是胶球清洗系统的关键设备，它的功能是把胶球从冷却水中分离出来，且保证不漏球、不卡球。收球网安装在冷却水出口管段上，从凝汽器流出夹带胶球的水经过收球网时，球被回收并由引出管从收球网中引出。收球网的栅格网板可以转动，在胶球循环运动时网板置于“收球”位置，在不投运胶球清洗时网板置于“反冲洗”位置，此时网板上的杂物被水冲走，同时又减少网板的水阻。
2、胶球清洗装置-电动旋转反冲洗二次滤网：　
　　 当冷却水夹杂着杂物通过系统时，杂物被小孔滤网阻挡在滤网迎水面，冷却水通过小孔被净化后进入凝汽器，由滤网中的反冲洗装置及排污阀联动进行反冲洗，水流反向流动，卡在进水面上的杂物被水流反冲脱离网孔由排污阀引出。只要净化滤网不停地工作，冷却水进入凝‘汽器就始终是清洁的，滤网的阻力也不会增加。
3、胶球清洗装置-胶球泵
　　 胶球泵是胶球清洗装置中使胶球不断循环的动力源,由收球网中引出的密集球的水流通过胶球泵后提高压力送入冷却水管内.该泵是专用的无障碍离心泵,具有不堵球、不损坏球、对胶球磨损小的特点,根据不同的使用条件,选用参数规格不同的胶球泵.建议选用扬程高的胶球泵,确保球的正常回收.
4、胶球清洗装置-PLC控制柜
　　 LSHK型程控柜为胶球清洗专用设备，程控采用PLC可编程控制器，具有自动、手动控制功能。开关量输入模块DⅠ，开关量输出D0。按工艺流程及设备要求分组，主要按液位信号及PH信号自动控制设备，各设备的运行、备用，状态送到控制面板显示。PLC负责点的采集、回路控制、连锁程序控制。使检测更准确、到位，确保球的高效率回收。具有远程控制功能。
5、胶球清洗装置-电动分汇器
　　 电动分汇器是一个电动三通(管)阀。通过其中导流板的切换可使胶球进入需要清洗的一侧凝汽器中。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。
6、胶球清洗装置-胶球
