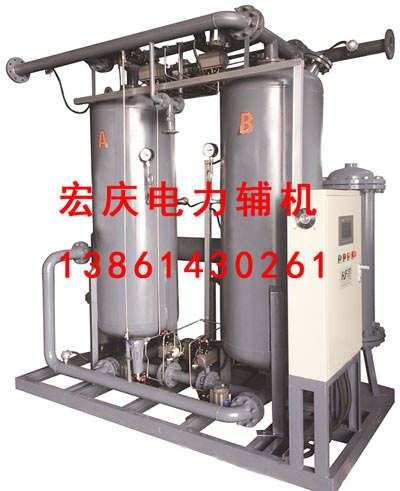

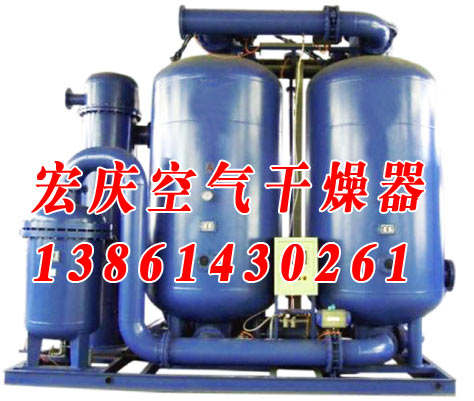

余热再生空气干燥器（余热再生空气干燥机）

       余热再生空气干燥器是一种新型吸附式干燥机，既不属于有热再生式，也不属于无热再生式，而属于变温吸附，是利用空压机高温排气的热量直接加热再生干燥剂，使吸附剂得到彻底再生，即使在0.35MPa的低压工况使用，只要压缩机的负载率不低于70%，干燥装置就能可靠地工作，因此可充分利用自身能源，具有节能效用。取消了微热再生式干燥机的电加热器，同时由于加热再生时无耗气，余热再生空气干燥器是一种新型节能型压缩空气干燥设备。

       余热再生空气干燥器采用高质量的气动蝶阀，性能可靠，切换稳定，动作准确，保证设备稳定运行。
       余热再生空气干燥器采用不锈钢电加热器，体积小，功率大，热响应快，控温精度高，加热温度高，使用寿命长。
       余热再生空气干燥器采用特制高质量消音器，有效降低产品噪音。
       余热再生空气干燥器余热再生吸附式干燥机采用高质量先导电磁阀，动作准确，保证设备稳定运行。
       余热再生空气干燥器采用空气净化专业吸附剂，具有超强吸附能力、高耐压、耐磨、耐温的特点，延长设备使用寿命，降低运行成本。
余热再生空气干燥器产品特点：
       ⑴人性化设计：科学合理结构设计，外型新颖，美观大方，长期高效，性能稳定，操作、维护、保养方便，安装简便（无基础）。
       ⑵采用变压吸附的工作原理循环周期可根据工况进行编程，出厂标准设置10min。可根据客户需求合理选配多种控制模式，如：PLC控制、远程监控、露点显示及信号传输功能。
       ⑶简体内壁作专业的防锈处理，10年不锈蚀。
       ⑷灵活稳定的气动阀，工作可靠，寿命使用长。
       ⑸吸附剂充填量极为充裕，大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点。保证出口空气露点的稳定，除水效果。
       ⑹品质优良的消音器，有效的降低产品噪音，具有压力保护功能，提升产品安全性。
       ⑺保持吸附筒内空气合适的流速，既可确保压缩空气与吸附剂充分接触，亦可防止吸附剂移动和粉化。
       ⑻产品独特设计，气流脉冲小，气压平稳无波动，吸附剂破碎大大降低，出口气含粉尘少。
余热再生空气干燥器工作环境要求与技术指标:
        ①工作压力范围：1.0-1.3Mpa（标准0.7Mpa）；
        ②压力降： ≤0.04Mpa；
        ③进气温度：120℃～180℃（标准150℃）；
        ④再生汽耗量：≤2%；
        ⑤进 气 含 油 量：≤0.1ppm；
        ⑥成品气常压露点：≤-40℃（氧化铝）≤-52℃（分子筛）；
        ⑦工作周期：8小时（标准）或露点仪控制（可选）；
        ⑧吸附剂：高强度专用吸附剂耗；
        ⑨控制方式：PLC可编程控制；
        ⑩安装方式：无基础安装；
余热再生空气干燥器工作原理：
A 塔工作，B 塔余热解吸阶段
       100℃～140℃高温压缩机末级排气经 V3 阀进入干燥机B 塔，对B 塔内吸附剂进行余热解吸，经 V9 阀进入冷却器冷却至 40℃，气体进入气液分离器，分离出的水经排污阀排出。分离后的气体则由 V10 阀进入 A 塔，在干燥剂的吸附作用下，使气体进一步除水干燥。然后， 气体经 V6 阀输出，经过除尘过滤器，得到成品气。
A 塔工作，B 塔吹冷及干燥再生阶段
       B 塔余热解吸后进入吹冷及干燥再生阶段，这时流程切换阀 V1 开启、同时余热再生阀 V3 关闭，气体直接进入冷却器冷却至 40℃， 接着进入气液分离器，分离出的水经排污阀排出。分离后的气体则由 V10 阀进入 A 塔并经 V6 阀输出，与此同时，干燥再生阀 V5、再生排 放阀 V13 开启，让经 A 塔干燥后的～1%气体通过节流孔板，在降压、 膨胀后，流经 B 塔，使 B 塔的吸附床层降温并进一步干燥再生以备下半周期使用，再经消声器排到大气中。
       当 B 塔冷却结束后关闭再生排放阀 V13，通过干燥再生阀 V5 进行升压至双塔压力平衡，以防止切换时出现露点和压力的峰值现象。 这时干燥装置上半周期工作结束，双塔切换进入下半周期。
余热再生空气干燥器参数表：
型号 流量Nm3/min 进出口管径DN（mm） 外形尺寸长*宽*高（mm） 电源功率W（无辅助加热） 总重KG
LSHK-10 10 50 1300*650*2110 220V/50HZ,100W 460
LSHK-13 13 50 1300*650*2110 220V/50HZ,100W 520
LSHK-15 15 65 1350*750*2270 220V/50HZ,100W 720
LSHK-20 20 65 1350*750*2270 220V/50HZ,100W 890
LSHK-25 25 80 1450*750*2545 220V/50HZ,100W 950
LSHK-30 30 80 1450*750*2545 220V/50HZ,100W 1320
LSHK-40 40 100 2600*1950*2750 220V/50HZ,100W 2400
LSHK-50 50 125 2600*2050*2950 220V/50HZ,100W 2900
LSHK-60 65 125 3100*2050*2950 220V/50HZ,100W 3300
LSHK-80 80 150 3300*2250*3250 220V/50HZ,100W 4500
LSHK-100 100 150 4000*2250*3250 220V/50HZ,150W 6350
LSHK-120 120 150 4000*2250*3550 220V/50HZ,150W 7850
LSHK-150 150 200 4600*2750*3450 220V/50HZ,150W 9600
LSHK-180 180 200 4900*2850*3550 220V/50HZ,150W 12000
LSHK-200 200 200 4900*2850*3850 220V/50HZ,200W 13000
LSHK-250 250 250 5400*3150*3650 220V/50HZ,200W 14000
LSHK-300 300 250 5900*3450*3950 220V/50HZ,200W 16500
LSHK-400 400 350 6300*3600*4050 220V/50HZ,300W 18600
LSHK-500 500 350 6600*3700*4150 220V/50HZ,300W 19500
