水环泵＋真空泵消音器的分类
　　根据水环式真空泵结构可分成以下几种类型：

　　①单级水环泵--单级是指只有一个叶轮，运转是指叶轮每旋转一周，吸气、排气各进行一次。这种泵的极限真空较高，但抽速和效率较低。

　　(②单级双作用水环泵--单级是指只有一个叶轮，双作用是指叶轮每旋转一周，吸气、排气各进行二次。在相同的抽速条件下，双作用水环泵比单作用水环泵大大减少尺寸和重量。由于工作腔对称分布于泵轮毂两侧，改善了作用在转子上的载荷。此种泵的抽速较大，效率也较高，但极限真空较低。

　　③双级水环泵双级水环泵大多是单作用泵串联而成。实质上是两个单级单作用的水环泵的叶轮共用一根心轴联接而成。它的主要特点是在较高真空度下，仍然具有较大的抽速，而且工作状况稳定。

　　④大气水环泵  大气水环泵实际是大气喷射器串联水环泵的机组。水环泵前面串联大气泵是为了提高极限真空，扩大泵的使用范围。

水环式真空泵的主要特点:

　　(1)水环式真空泵结构简单，制造精度要求不高，容易加工。操作简单，维修方便。

　　(2)水环式真空泵结构紧凑，泵一般与电动机直联，转数较高。用较小的结构尺寸，可以获得较大的排气量。

　　(3)水环式真空泵泵腔内没有金属摩擦表面，无须对泵内进行润滑。转动件和固定件之间密封可直接由水封来完成。

　　(4)水环式真空泵泵腔内压缩气体过程温度变化很小，可认为是等温压缩，故可以抽除易燃、易爆的气体。

　　(5)由于水环式真空泵没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体及气水混合物。

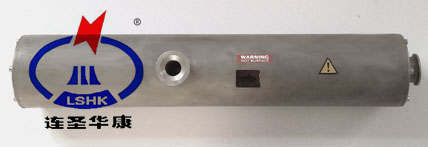

水环式真空泵消音器的设计;
　　
1、结构设计合理，占用空间小，消音贝率大。

2、通流流体大，不存在影响设备的设计运行工况。

3、水环式真空泵消音器的组合范围:壳体--切消频普器--消音频普转化装置，排气口进口接管，排气口岀口接管，
